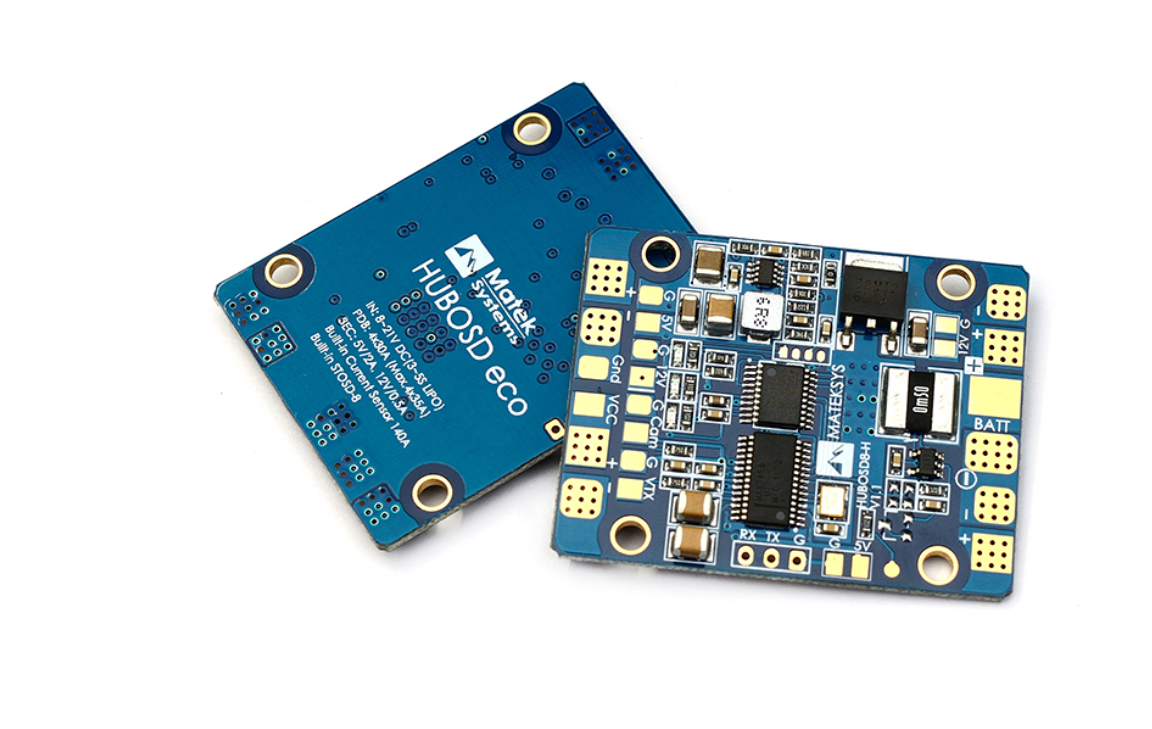

MATEKSYS HUBOSD Eco H-Type

HUBOSD8 on loodud maksimaalse jõudluse ja töökindluse tagamiseks 46×36 mm suuruses 4-kihilises PCB-s. See on multifunktsionaalne HUB, mis sisaldab PDB-d, BEC-i 5V/2A ja 12V/500mA, voolusensorit 140A ning sisseehitatud STOSD8. Spetsiaalselt loodud mini FPV quad-kopteritele. 12V BEC on lineaarne pingeregulaator, LC-filtrit pole vaja. Sisseehitatud STOSD8 toetab Plug & Play funktsiooni – keerulisi seadistusi pole vaja.

---

Tehnilised andmed:

Sisendpinge vahemik (3S–5S töö): 8 – 21 VDC
PDB: 4×30A (maks. 4×35A)
Stabiliseeritud väljundid: 5V ja 12V
Voolusensor: 140A
Sisseehitatud: STOSD8

---

Füüsilised omadused:

• 2oz vask, 4-kihiline, 1,6 mm PCB

• 1× aku sisend, 4× ESC väljundid

• 2× BEC 5V väljundid, 2× BEC 12V väljundid

• Kaamera signaali- ja maanduspadjad, videosaadeti signaali- ja maanduspadjad

• 1× jadasport (RX, TX, G)

• Mõõtmed: 46×36×4 mm

• Kaal: 8,5 g

• Kinnituse augud: 30,5 mm ruut, Φ3 mm

---

PDB (ESC väljundid):

• Pidev vool: 30A väljundi kohta

• Tippvool (10 sekundi jooksul/minutis): 35A väljundi kohta

---

BEC 5V väljundid:

Mõeldud RC vastuvõtjatele, lennukontrolleritele, OSD-dele ja servodele.
DC/DC sünkroonne alaldus.

• Pinge: 5.0 ± 0.1 VDC

• Pidev vool: 2A (maks. 2,5A 10s/min)

• Väljundimüra: 40mV (sisend 16V, väljund 5V @ 2A koormus)

• Lühiühenduskindel (5s/min)

---

BEC 12V väljundid:

Lineaarregulaator, väga madala müratasemega. LC-filtrit pole vaja.
Mõeldud videoedastile (VTX) või FPV kaamerale.

• Pinge: 12.0 ± 0.3 VDC (4–5S töö)

• Pidev vool: 500mA @ 16V sisend, 400mA @ 20V sisend

• Lühiühenduskindel (2s/min)

• Kui kasutatakse 3S LiPo akut, siis väljundpinge = 3S LiPo pinge – 1V

---

Voolusensor:

• Maksimaalne vool: 140A

• Kui vool ületab 140A, kuvab STOSD väärtuseks 140A
