Eachine Sphere Link

Eachine on juhtiv kaubamärk RC- ja FPV-tööstuses, mis on tuntud oma kõrge jõudlusega ja taskukohaste lahenduste poolest. Sphere Link seeria tähistab läbimurret digitaalses HD FPV-s, ühendades madala latentsusega ülekande, MAVLINK-telemeetria ja OpenIPC kohandatavuse – sobides nii harrastajatele kui ka edasijõudnud drooniehitajatele.

Sphere Link süsteem on loodud pilootidele, kes nõuavad teravat HD-videot, stabiilset pikamaaühendust ja nutikat telemeetria integreerimist. See täidab lõhe analoog-FPV ja kallite digisüsteemide vahel – ilma kõrge hinnata.

---

1. Ultra HD madala latentsusega FPV (5.8 GHz digitaalne ülekanne)

• 1080p reaalajas videopilt – kristallselge digitaalne pilt (võrreldes analoogmüra ja „lumega“)

• 140° lai vaateväli – kaasahaarav lennuperspektiiv

• 800 mW reguleeritav VTX – tugev signaal ja hea häirekindlus

• WiFi ja MAVLINK tugi – jälgimine nutitelefoni või maajaama kaudu

2. OpenIPC-põhine kohandamine (tehnilistele kasutajatele)

• Avatud lähtekoodiga püsivara – seadista bitikiirust, protokolle ja parameetreid

• MAVLINK-telemeetria – reaalajas lennuandmed (aku, GPS, RSSI jne)

• OSD (ekraanikuvamine) – kohandatavad infoelemendid

3. Pikamaaühendus ja häirekindlus

• 5.8 GHz digitaalne signaal – vähem müra kui analoogil, stabiilne kuni 2 km+ (nähtavusliinil)

• Nutikas kanalihüpe – lülitub automaatselt puhtaimale sagedusele

4. Plug-and-play ühilduvus

• Ühildub enamiku lennukontrolleritega (Betaflight, iNAV, ArduPilot)

• Standardne kinnitus 20×20 mm ja 25,5×25,5 mm – sobib enamikule mikro- ja pikamaadroone

5. Mitme seadme jälgimine (WiFi + MAVLINK)

• Nutitelefoni vaatamine – madala latentsusega voog Eachine FPV rakenduse kaudu

• Maajaama tugi – Mission Planner ja QGroundControl

---

Tehnilised andmed

IP-kaamera VTX
SSC338Q + IMX415 / SSC30KQ + IMX335
Ühildub OpenIPC ja RubyFPV püsivaraga

Andur

IMX415 või IMX335

Protsessor

• SSC338Q (ARM A7 kahetuumaline)

• SSC30KQ (ARM A7)

Vaateväli (FOV)

140°

Eraldusvõime

• SSC338Q: 1080p @ 90 FPS / 800p @ 120 FPS

• SSC30KQ: 1080p @ 60 FPS / 720p @ 120 FPS

Viivitus

40–50 ms @ 120 FPS

Sisendpinge

7–26 V (2S–6S)

Vool

Kuni 3 A

Võimsus

800 mW

Kaal

33 g (üksus)

Saatjaplaadi mõõtmed

• 39 × 39 × 17 mm (koos ventilaatoriga)

• 39 × 39 × 9 mm (ilma ventilaatorita)

Kinnitusavade vahe

30,5 × 30,5 mm

Kaamera mõõtmed

19 × 19 × 31 mm (koos pistikuga)
M12 objektiivi kinnitus

OSD protokoll

MAVLINK

Vastuvõtja adapter

RTL8812AU adapter Type-C pistikuga

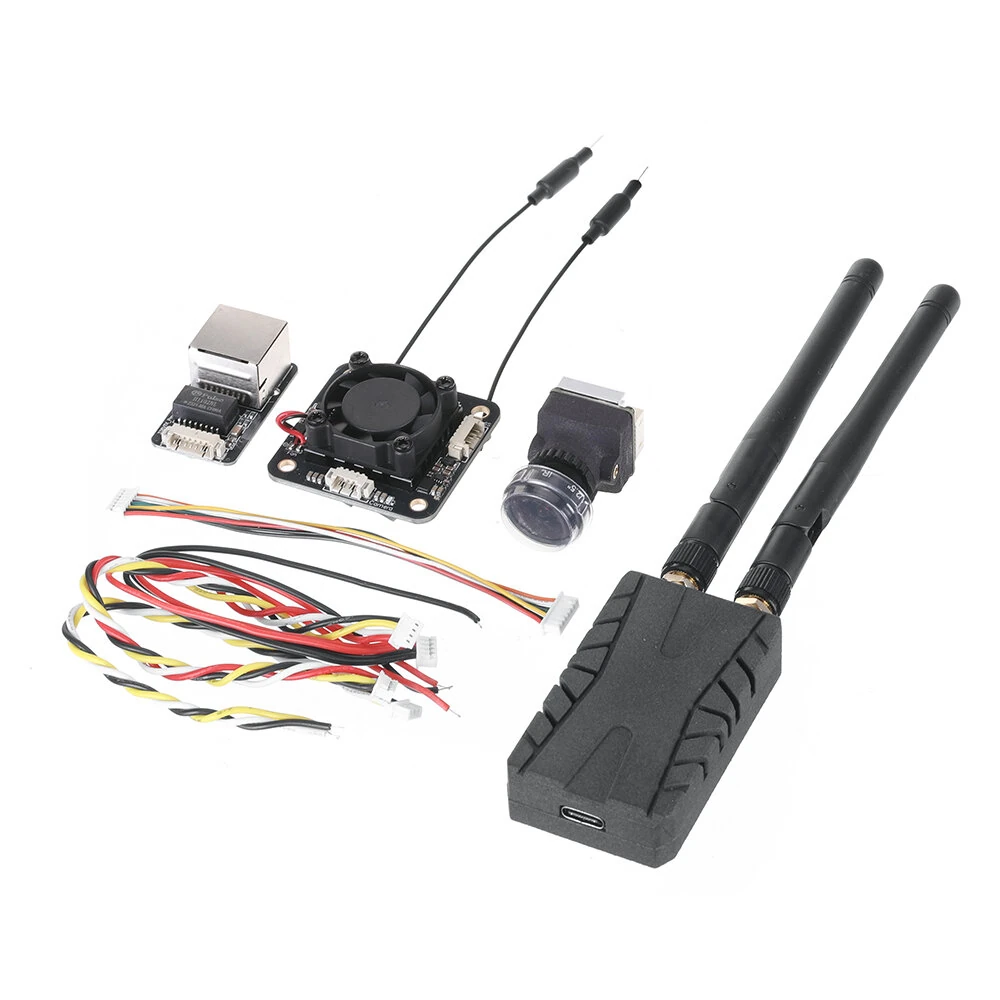

Pakendi sisu

Vastuvõtjaga versioon

• 1 × Debugger

• 1 × Kaamera

  • Kahetuumaline: IMX415

  • Ühetuumaline: IMX335

• 1 × Saatja

• 1 × Kaablikomplekt

• 1 × Vastuvõtja

Ilma vastuvõtjata versioon

• 1 × Debugger

• 1 × Kaamera

  • Kahetuumaline: IMX415

  • Ühetuumaline: IMX335

• 1 × Saatja

• 1 × Kaablikomplekt
